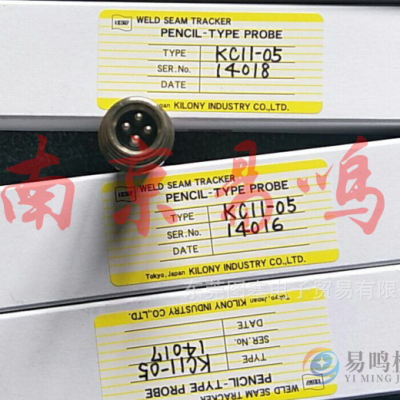

***日本KILONY检知器KC11-05
（***溶接線自動倣い装置）
このたびはキロニーガイド?検知器ユニットをご購入いただき、まことにありがと
うございます。
検知器ユニット取扱説明書は、キロニーガイド／オートガイド取扱説明書基本編、
スライドユニット取扱説明書、制御箱ユニット取扱説明書と合わせて、ご使用前にか
ならずお読みください。
ご使用にあたってとくに、検知マークのあわせかた、取付け角度にご注意ください。
また、検知精度は標準±０．３〔mm〕、低精度サブマージ溶接用±０．５〔mm〕、
***ＴＩＧ／プラズマ溶接用±０．１〔mm〕がございますので、適用ワーク及び溶
接法に合わせてお選びください。
◎ この説明書は必ず装置のご担当の方にお渡し下さい。
◎ この装置に関するお問合せには、型式、製番をお知らせください
***日本KILONY检知器KC11-05
検知器
１－１ 仕様
型式 ＫＣ１１－０３
ＫＣ１１－０５
ＫＣ１１－０１
検知精度 ±０．３ ±０．５ ±０．１
検知モード 右利 両利 左利 のうちを１種選択
作動圧 約１５０ｇ
使用温度 ０～８０℃ （接触子先端にて０～１８０℃）
トーチ間距離 ５～５０ｍｍ
重量 １５０ｇ
検知ケーブル 型式 ＫＣＣ１－１５
１．５ｍ (0.3ｍｍ×５Ｃ ＶＣＴＦ）
１－２ 取扱
? 検知器の外筒に、型式、検知モード位置のネームがあります。ご確認ください。
? 検知モード位置と、制御箱の右利、両利、左利モード切替スイッチ及びロータリ
ースイッチの選定と一致させてください。
? スライド動作方向と、検知方向が合っていることをご確認ください。
接触子を押したら、逃げるように作動させてください。
? 溶接トーチなどが検知器の接触子より出っぱっていて、先にワークなどに当たる
と検知できずに、スライドが動いて、機器を破損することがあります。
必ず接触子のワークへの当り具合をご確認ください。
? 検知器、単体の作動確認は、下図の要領で行ってください。
１－４
? 検知器は週１回、上質機械油で油拭きをして、スパッター、ヒュームなど除去し
てください。
? 検知器本体は、下記条件でご使用の場合、６ヶ月以前にオーバーホールが必要に
なる場合がありますからご注意下さい。
z アーク至近距離でご使用の場合
z 予熱、アーク熱がこもるなど、高温下でのご使用の場合
z スパッター付着が著しい条件でご使用の場合
? 故障、オーバーホールの場合、当社営業部まで状況を書いてお送り下さい。
修理不能になる場合がありますから、耐熱防塵ゴムパッキンを外したり、
分解したりしないで下さい。
オプション 水冷検知ホルダー （型式 ＫＣＨ－Ｘ２）
水冷検知ホルダーは、水冷カバー、水冷検知ホルダーにより構成されています。
水冷検知ホルダーは、次の場合にご利用下さい。
z ＭＩＧ、ＭＡＧ溶接でトーチと検知器の距離を近づけて使う時
z 肉厚パイプ等の内部にて使用する場合
z ワークが高温余熱されている時
z 大電流溶接に使用する場合
５－１ 取扱い
? 検知器を、水冷カバーに挿入して使用しますが、接触子が水冷カバーの中心に収
まるように注意してください。
接触子が、水冷筒に触れていると作動に支障が生じます。
? 冷却水は、使用周囲温度に応じて、適当な水流で、冷却してください。
